조립식 컴퓨터 맞추는 법 - 메인보드

컴퓨터를 구매할 때 모든 부품의 호환성이 맞아야 정상 작동이 되는 것은 물론이고 제대로 된 성능을 발휘할 수가 있습니다.

필자의 경험에 의하면 CPU/ 램/ 그래픽카드를 풀뱅(고사양)에 가깝게 맞췄었으나 무거운 프로그램이나 고사양의 게임을 할 때 뭔가 2% 부족한 느낌을 받았었습니다. 원인을 돌이켜보면 그에 맞는 메인보드가 아니었었습니다.

조립식 PC를 구매하시고자 하는 분들께 부품 고르는 법의 도움을 드리고자 포스팅하게 되었습니다.



메인보드란?



 인텔 CPU와 호환되는 메인보드 기준으로 포스팅 하였습니다.

컴퓨터를 구매할 때 모든 부품의 호환성이 맞아야 정상 작동이 되는 것은 물론이고 제대로 된 성능을 발휘할 수가 있습니다.

필자의 경험에 의하면 CPU/ 램/ 그래픽카드를 풀뱅(고사양)에 가깝게 맞췄었으나 무거운 프로그램이나 고사양의 게임을 할 때 뭔가 2% 부족한 느낌을 받았었습니다. 원인을 돌이켜보면 그에 맞는 메인보드가 아니었었습니다.

조립식 PC를 구매하시고자 하는 분들께 부품 고르는 법의 도움을 드리고자 포스팅하게 되었습니다.



제조업체



같은 부품이라 해도 제조업체가 다양합니다. 이는 그래픽카드/램/메모리/하드디스크/SSD디스크 등에 다 해당되는 내용이며, 메인보드의 대표적 제조업체는 ASUS/GIGABYTE/MSI/ASRock 등이 있습니다.



종류



기본 종류는 다음과 같습니다.



[인텔 CPU 호환]
 1. 100/200시리즈 : 인텔 6-7세대
 2. 300 시리즈 : 인텔 8세대
 3. Z 시리즈 : 인텔 9세대
 4. B**0 보급형  100시리즈/200시리즈/300시리즈
 5. H*10 중급형 100시리즈/200시리즈/300시리즈
 6. Z*70 고급형 100시리즈/200시리즈/300시리즈
 7. X  최고급형 99 또는 299
 8. Q**0 기업용



[AMD CPU 호환]
 1. A**0 보급형  300시리즈
 2. B**0 중급형  300시리즈/400시리즈
 3. X**0 고급형  300시리즈 /400시리즈
 4. x*99 최고급형 3시리즈



칩셋



칩셋(Chipset)의 역할은 각각의 부품들을 서로 인식할 수 있도록 제어하고 조율하는 기능을 합니다.

과거에는 노스브리지/사우스브리지가 있었고 최근에는 노스브리지와 사우스브리지가 하나로 통합되었습니다.



노스브리지(Northbridge)

CPU와 가까운 곳에 위치하며 CPU와의 데이터 교환과 메모리관리, PCI-E 16X 같은 고속 버스 제어 등 고속과 연산 관련된 장치를 제어합니다.



사우스브리지(Southbridge)

상대적으로 CPU와 약간 떨어져 있으며 키보드나 마우스와 같은 입출력 장치 제어에 쓰입니다. 하드디스크 등이 연결되는 IDE/SATA포트, USB포트, PCI, PCI-E 1X와 같은 저속 버스 제어를 합니다.(저속 확장 장치를 꽂는 PCI슬롯 등의 제어를 담당)



폼팩터



폼팩터는 메인보드 크기에 따라 구분을 합니다. 메인보드의 크기가 클수록 더 많은 장치를 장착할 수 있지만 PC의 크기도 커지고 반대로 메인보드 크기가 작으면 PC크기도 작아집니다. (PC란 컴퓨터 케이스의 의미 )

메인보드 크기와 PC성능은 비례하는 것은 아닙니다.



가장 기본 규격 ATX는 가로 244mm/세로 305mm 이내

mATX(마이크로 ATX)는 기존 ATX 규격의 세로 길이를 가로와 같은 244mm로 줄인 규격입니다.



미니 ITX규격은 가로세로 170mm 입니다.



확장슬롯



확장슬롯이란 사용자가 필요한 기능의 해당 부품을 장착하여 강화할 수 있다는 점입니다. 메모리 전용과 범용 슬롯으로 나뉘는데 메모리 전용 슬롯은 PC의 메모리를 위한 슬롯으로 DDR3/DDR4 메모리를 꽂을 수 있습니다. 최소 1~2개의 메모리 슬롯이 제공되며,

필자의 경험에 의하면 (개인차이와 제공되는 슬롯의 차이가 있음) 메모리의 구성은 보통 4개로 꽂는데 메모리가 8기가일경우 4X2/ 16기가일 경우 8X2 입니다.

범용 슬롯은 메모리를 제외한 그래픽카드나 사운드 카드, TV수신 카드 등을 장착하기 위한 다목적 슬롯입니다.



인터페이스



SATA는 HDD나 SSD, ODD 같은 보조장치를 연결하는 포트이며, SATA포트가 많을 수록 더 많이 연결할 수 있어 저장공간의 확보가 더 넉넉해 집니다.

M.2는 SSD를 위한 전용 인터페이스 입니다. 메인보드에 기본 2~6개가 제공되며, SATA방식에 비해 약 5배의 전송속도를 낼 수가 있습니다.

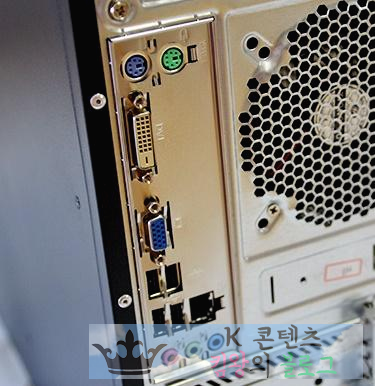

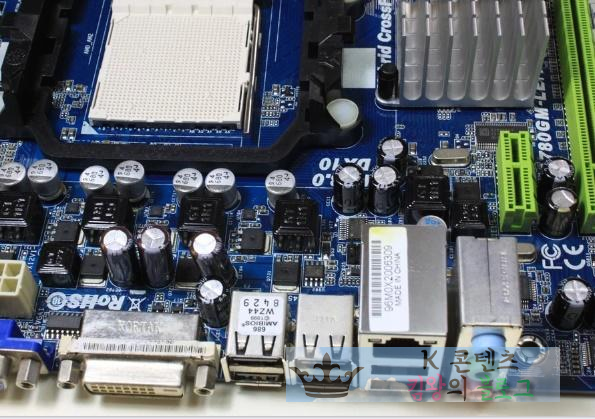

백패널



내부 부품의 연결 뿐아니라 외부로부터의 장치를 연결하는데 모니터와 연결되는 선, USB 장치, 키보드와 마우스장치 연결 등을 합니다.
